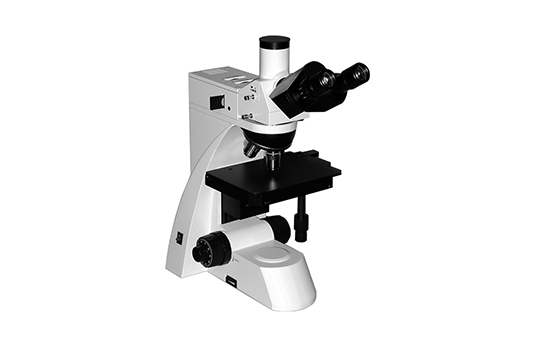

落射金相显微镜 JC-XTL-16A
  • 产品名称:落射金相显微镜 JC-XTL-16A
  • 订  货 号:JX-1002
  • 型      号:JC-XTL-16A
  • 库存状况:按合同发货
  • 物流配送:快递、物流、上门自提
  • 产品介绍
  • 产品参数
  • 选型指南
  • 一、产品介绍

    JC-XTL-16A正置金相显微镜适用于对不透明物体的进行显微观察。本仪器配置落射照明器、长距平场消色差物镜(无盖玻片)、大视野目镜和内置偏光观察装置,具有外型美观,操作方便等特点,是金属学、矿物学、精密工程学、电子学等研究的理想仪器。适用于学校、科研、工厂等部门使用。

    三、产品参数

    型号

    XTL-16A

    目镜

    大视野 WF10X(Φ18mm)

    物镜

    长距平场消色差物镜(无盖玻片) PL 5X/0.12

    长距平场消色差物镜(无盖玻片) PL L10X/0.25

    长距平场消色差物镜(无盖玻片) PL L20X/0.40

    长距平场消色差物镜(无盖玻片) PL L50X/0.70

    目镜筒

    三目镜,倾斜30˚,(内置检偏振片,可进行切换)

    落射照明系统

    6V 20W,卤素灯, 亮度可调

    落射照明器带视场光栏、孔径光栏、起偏振片,(黄,蓝,绿)滤色片和磨砂玻璃

    调焦机构

    粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置

    转换器

    四孔(内向式滚珠内定位)

    载物台

    双层机械移动式 (尺寸: 210mmX140mm,移动范围:75mmX50mm)

    仪器选配件:

    名称

    类别/技术参数

    目镜

    大视野  WF16X(Φ11mm)

    分划  10X(Φ18mm) 格值0.1mm/格

    物镜

    长距平场消色差物镜(无盖玻片) PL L 40X/0.60

    长距平场消色差物镜(无盖玻片) PL L 60X/0.75 (弹簧)

    长距平场消色差物镜(无盖玻片) PL L 80X/0.80

    长距平场消色差物镜(无盖玻片) PL L 100X/0.85 (弹簧)

    平场消色差物镜(无盖玻片) PL 100X/1.25  (弹簧,油)

    转换器

    五孔(内向式滚珠内定位)

    CCD接头

    0.4X

    0.5X

    1X

    0.5X带分划尺,格值0.1mm/格

    摄像仪

    DV-1带USB和Video输出

    DV-2带USB输出

    DV-3带Video输出

    三、产品特点

    配置大视野目镜和长距平场消色差物镜(无盖玻片),视场大而清晰。
    粗微动同轴调焦机构,粗动松紧可调,带限位锁紧装置,微动格值:2μm。
    6V 20W卤素灯,亮度可调。
    三目镜筒,可自由切换正常观察与偏光观察,可进行100%透光摄影。

    观察系统

    铰链式观察筒:三目观察筒,

    单视度可调,镜筒30度倾斜,

    可连接摄影、摄像装置。

    目镜WF10X大视野平场目镜,视场范围ф18mm,

    提供了宽阔平坦的观察空间。

    10X分划目镜,视场范围ф18mm,用于校正中心。


    机械载物台双层机械式载物台,

    尺寸210mm*140mm:

    移动范围:75mm*50mm,

    适度的设计理念,

    使用者操作载物台时更方便更舒适



    落设照明系统

    6V20W卤素灯,

    亮度可调。内置视场光阑、

    孔径光阑、(黄、蓝、绿、磨砂玻璃)

    滤色片转换装置,推拉式起偏振器



    调焦机构

    粗微动同轴调焦机构,粗动松紧可调,

    带限位锁紧装置,微动格值:2μm


    聚创环保为您提供全面的技术支持和完善的售后服务!详情咨询:400-9967-363!
