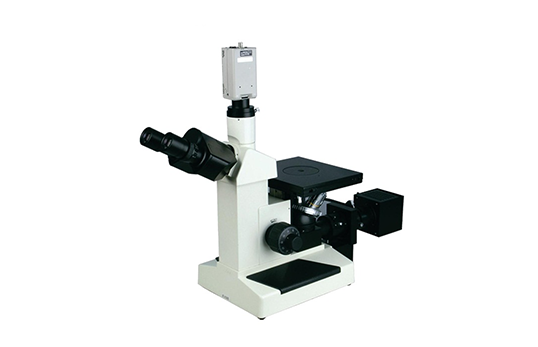

产品名称：金相显微镜 JC-XTL-4XC -
订 货 号：SH-1006 -
型 号：JC-XTL-4XC -
库存状况：按合同发货 -
物流配送：快递、物流、上门自提
- 产品介绍
- 产品参数
- 选型指南
-
一、产品介绍
JC-XTL-4XC金相显微镜主要用于鉴定和分析金属内部结构组织,它是金属学研究金相的重要仪器,是工业部门鉴定产品质量的关键设备,主要用以鉴别和分析各种金属及合金的组织结构，应用于工厂或实验室进行铸件质量鉴定，原材料的检验或对材料处理后金相组织的 研究分析等工作。
二、产品参数
序号
名称
技术参数
1
平场目镜
WF10X/ф18、WF12.5X/ф15、
2
分划目镜
WF10X/ф18，0.1mm刻度十字分划板，可调焦
3
平场消色差物镜：
10X/0.25、20X/0.45、40X/0.65（弹簧）、100X/1.25（油、弹簧）
4
总放大倍数
100X-1250X
5
三目观察头：
铰链式 30°倾斜
6
转换器：
四孔
7
粗微调调焦范围：
25mm微动格值：2um 粗微动同轴调焦
8
载物台：
双层机械式 尺寸180x150mm
9
载物台移动范围：
移动范围 15X15mm ф10/20mm载物片各一片 游标格值0.1mm
10
光瞳距离：
55-75mm
11
机械筒长：
160mm
12
照明：
亮度可调 带可变光栏 卤钨灯泡 6V20W
13
仪器重量
净重8.5kg 毛重10.0kg
14
仪器尺寸
仪器尺寸20X56X35（cm） 包装尺寸29X43X59(cm)
选购件技术参数：三、产品特点序号
名称
技术参数
1
摄像头
①摄像头+图像采集卡
具有单张、定时、连续采集图像，连接多媒体，打印输出等功能②数字摄像头130万、200万、320万、500万像素
具有单张、定时、连续采集图像，显示比例尺，测量等功能，可以连接多媒体、打印、EMAIL等多种方式输出。③数码相机+基本测量管理软件
1500万像素单反相机，具有实时采集图像，图像融合，显示比例尺，测量等功能，可以连接多媒体，打印，EMAIL等多种方式输出2
图像分析软件
①专业定量金相分析软件UV-MA
包含多达400多项符合GB、YB、JB、ASTM等标准自动评级项目，具有对金相图像进行自动评级、图谱比对、定标测量、定倍打印、查看图谱、输出报表和图像融合等多种功能。②矿相分析软件UV-K
通过对显微图像的优化着色处理及测量来对矿相进行定量分析。可单张、连续采集；可显示标尺；可对显微图像进行长度、角度、半径、周长、面积等多种测量；可以连接多媒体、打印、EMAIL等多种方式输出。③金相分析软件UV-ME
界面清晰、操作简单、基本功能齐全，价格合理，同时又可为根据用户的需求免费加装十项符合国家GB和行业JB/YB标准的金相分析项目。可单张、连续采集；可显示标尺；可对显微图像进行长度、角度、半径、周长、面积等多种测量；可以连接多媒体、打印、EMAIL等多种方式输出。④基本测量管理软件UV
可单张、定时、连续采集；可显示标尺、放大倍数；可对显微图像进行长度、角度、半径、周长、面积等多种测量；可以连接多媒体、打印、EMAIL等多种方式输出。3
摄像接口
摄像头接口：1X、0.5X
数码相机接口：1X、2.5X/4X
4
物镜
平场消色差物镜：4X、60X、80X
5
标尺
物镜测微尺0.01mm
目镜测微尺：0.1尺形、0.05尺形、0.5网形、0.2网形、0.1坐标形
1、传统机型，质量稳定，成像清晰。
2、采用行星式同轴粗微动调焦装置，调焦舒适平稳。
3、采用平场物镜和平场目镜，视场平坦，清晰度高。
4、两路光路输出，一路用于观察，一路用于连接摄像装置。
5、采用带有刻度标尺的双层机械载物台和落射照明装置，带可变光栏，亮度均匀可调。聚创环保为您提供全面的技术支持和完善的售后服务！详情咨询：400-9967-363
-
